Quando o assunto é filtragem industrial, a eficiência e a durabilidade dos componentes fazem toda a diferença no desempenho do sistema. Entre os diversos tipos de elementos filtrantes disponíveis, o cartucho plissado se destaca como uma das soluções mais versáteis e eficazes.
Ele combina alta capacidade de retenção de partículas, baixo custo de manutenção e excelente performance em diversos tipos de fluídos, líquidos ou gases.
Neste artigo, você vai entender o que é um cartucho plissado, como ele funciona, suas vantagens, e onde aplicá-lo para obter o máximo desempenho em processos industriais.

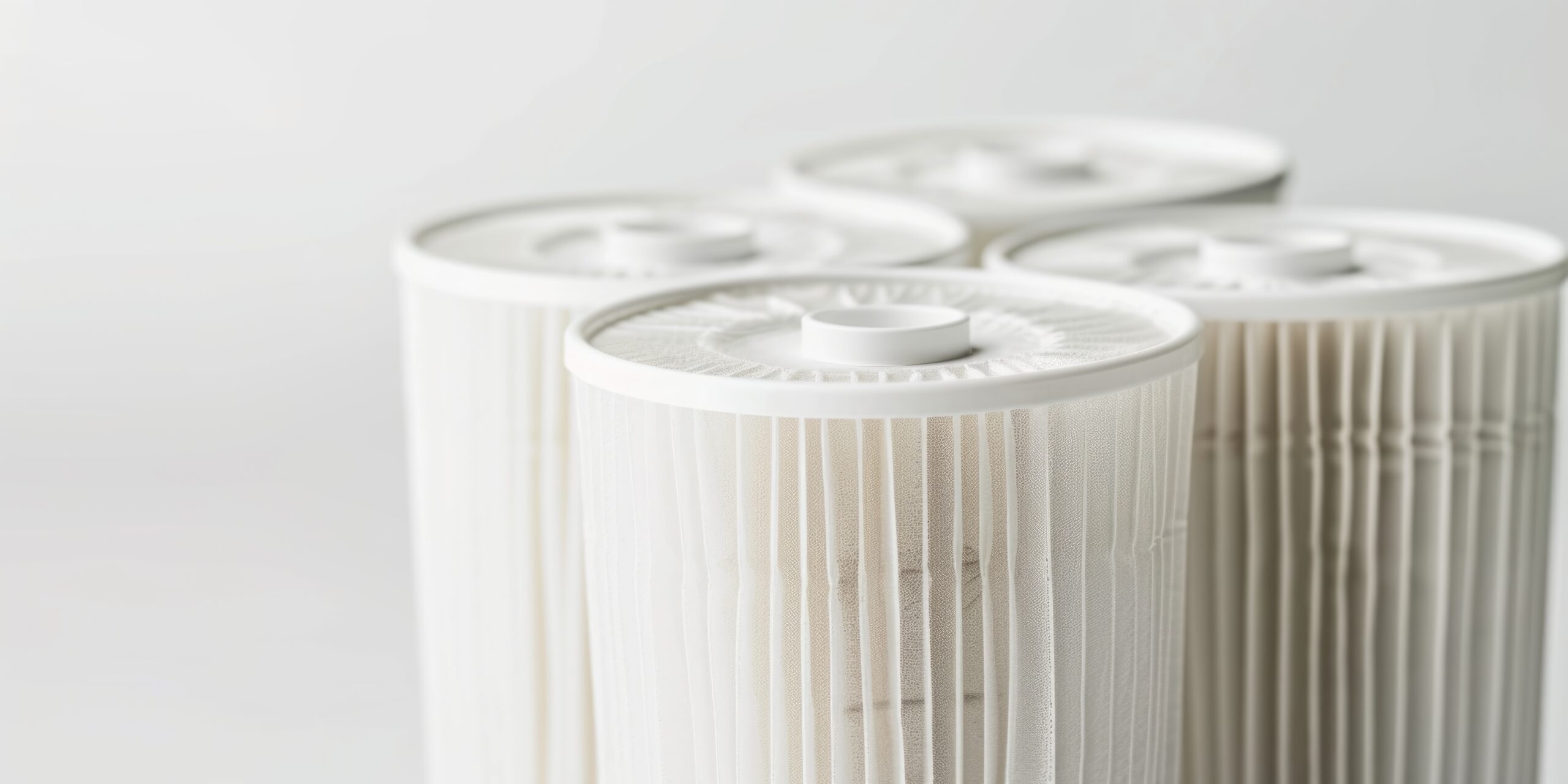

O que é um cartucho plissado?
O cartucho plissado é um tipo de elemento filtrante projetado para aumentar a área de filtração por meio de dobras (ou plissas) em sua estrutura.
Essas plissas criam uma superfície muito maior em comparação a filtros planos de mesmo tamanho, o que melhora a capacidade de retenção de partículas e prolonga a vida útil do filtro.
Ele é composto por um material filtrante (geralmente poliéster, polipropileno, celulose ou fibra de vidro), envolto em uma estrutura rígida de suporte, com tampas e núcleo centrais que garantem resistência mecânica.
O formato pode variar — cilíndrico ou cônico — e o grau de filtragem é definido de acordo com a aplicação e o tipo de fluido tratado.
Como funciona o cartucho plissado?
O funcionamento do cartucho plissado é simples e altamente eficiente.
O fluido (líquido ou gasoso) entra pelo exterior do cartucho e atravessa o meio filtrante em direção ao núcleo interno. Durante essa passagem, as partículas sólidas ficam retidas entre as dobras do material plissado, permitindo apenas que o fluido limpo saia do sistema.
Essa estrutura garante:
- Maior área de contato com o fluido, aumentando a eficiência de retenção;
- Menor perda de carga, permitindo fluxo contínuo;
- Maior capacidade de acúmulo de contaminantes antes da saturação.
Materiais mais comuns do cartucho plissado
A escolha do material do cartucho plissado influencia diretamente na sua durabilidade e na compatibilidade com o tipo de fluido. Os principais são:
- Poliéster (PES): Alta resistência química e térmica, ideal para aplicações com líquidos agressivos e altas temperaturas.
- Polipropileno (PP): Excelente para filtração de água e produtos químicos leves.
- Celulose: Indicado para aplicações mais simples e de baixo custo.
- Fibra de vidro: Alta eficiência para filtração de gases e partículas finas.
- Aço inoxidável: Utilizado em condições extremas de pressão e temperatura, com longa vida útil e possibilidade de limpeza e reutilização.
Tipos de cartucho plissado
Existem diferentes configurações de cartuchos plissados, adaptadas às necessidades específicas de cada processo industrial:
Cartucho plissado de profundidade
Retém partículas ao longo de toda a espessura do meio filtrante, proporcionando maior capacidade de retenção e menor frequência de substituição.
Cartucho plissado de superfície
Captura partículas na camada externa do meio filtrante. É ideal para aplicações em que a limpeza e a substituição precisam ser rápidas.
Cartucho lavável (reutilizável)
Fabricado com materiais resistentes como aço inox ou poliéster, pode ser lavado e reutilizado várias vezes, reduzindo custos e geração de resíduos.
Cartucho de alta eficiência (absoluto)
Projetado para processos que exigem pureza extrema, como indústrias farmacêuticas e alimentícias.
Principais vantagens do cartucho plissado
O uso de cartuchos plissados traz benefícios significativos para diferentes setores industriais. Veja as principais vantagens:
- Maior área de filtração
Graças ao formato plissado, a área útil do filtro é muito maior, o que permite maior retenção de partículas sem comprometer o fluxo.
- Alta eficiência e precisão
Pode atingir níveis de filtragem muito finos (até 0,2 mícron), garantindo remoção eficaz de partículas, sedimentos e impurezas.
- Durabilidade e resistência
Os materiais utilizados são resistentes à pressão, temperatura e produtos químicos, o que aumenta a vida útil e reduz paradas para manutenção.
- Baixo custo operacional
O intervalo entre as trocas é maior, e a possibilidade de limpeza e reutilização (em alguns modelos) reduz o custo de reposição.
- Instalação e substituição simples
Cartuchos plissados são de fácil manuseio, encaixando-se em sistemas padronizados, o que facilita a troca durante a manutenção.
- Versatilidade
Podem ser aplicados em sistemas líquidos, gasosos e até em processos a vácuo, adaptando-se a diferentes pressões e temperaturas.
Aplicações do cartucho plissado na filtragem industrial
A versatilidade e o alto desempenho tornam o cartucho plissado indispensável em diversos segmentos da indústria:
- Tratamento de água e efluentes: remoção de sólidos suspensos e impurezas.
- Indústria química: filtração de solventes, ácidos e soluções corrosivas.
- Indústria alimentícia e de bebidas: purificação de líquidos como sucos, cervejas e xaropes.
- Indústria farmacêutica: retenção de partículas em fluidos sensíveis e ambientes estéreis.
- Indústria de óleo e gás: separação de partículas sólidas em combustíveis e lubrificantes.
- Indústria automotiva: purificação de fluidos de corte, óleos e tintas.
- Sistemas HVAC e ar comprimido: controle de partículas no ar para proteger equipamentos e operadores.
Como escolher o cartucho plissado ideal
Para obter o melhor desempenho, é fundamental escolher o cartucho plissado correto. Avalie os seguintes critérios:
- Tipo de fluido: líquido, gás ou mistura — e o nível de contaminação.
- Tamanho da partícula a ser retida: quanto menor o tamanho, maior deve ser a precisão do filtro.
- Compatibilidade química: escolha materiais que resistam aos fluidos e produtos utilizados.
- Condições de operação: pressão, temperatura e vazão do sistema.
- Tipo de instalação: vertical, horizontal, simples ou em múltiplos cartuchos.
Empresas especializadas podem auxiliar no dimensionamento correto, garantindo eficiência e segurança no processo.
Cuidados e manutenção dos cartuchos plissados
Para garantir o desempenho contínuo, alguns cuidados são indispensáveis:
- Inspeção periódica: verifique o estado das plissas e do núcleo interno.
- Limpeza adequada: utilize apenas produtos compatíveis com o material do cartucho.
- Substituição programada: respeite o intervalo recomendado pelo fabricante.
- Evite sobrepressão: operar acima dos limites pode danificar o meio filtrante.
A manutenção preventiva evita falhas e garante que o sistema funcione sempre em alta performance.
Por que investir em cartuchos plissados?
O cartucho plissado é uma das soluções mais completas em filtragem industrial, combinando eficiência, durabilidade e ótimo custo-benefício.
Além de oferecer uma filtragem de alta precisão, ele reduz o consumo de energia e os custos de manutenção, tornando-se uma escolha inteligente para quem busca produtividade e sustentabilidade no ambiente industrial.
Encontre o cartucho plissado ideal com a Speedair
A Speedair oferece cartuchos plissados industriais desenvolvidos com tecnologia de ponta e materiais de alta qualidade, garantindo desempenho superior e longa vida útil.
Nossa equipe técnica auxilia no dimensionamento e na escolha do cartucho ideal para cada tipo de fluido e processo.
Entre em contato com a Speedair e descubra como nossos cartuchos plissados podem otimizar a eficiência e a qualidade da filtragem na sua indústria.
